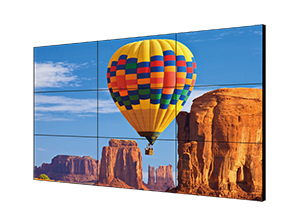

DS-D2046NL-B LCD液晶顯示單元
產品簡介
DS-D2046NL-B液晶顯示單元，采用SAMSUNG進口原裝超窄邊面板,屏幕之間拼縫僅僅為5.3mm。超高亮度，500cd/m2，直下式LED背光源，顯示單元亮度更加均勻，無邊界暗影現象。工業級設計，使用壽命遠高于普通家用液晶顯示單元，可長達60000小時。屏幕內置拼接控制器，可將同源信號實現屏幕的自拼接。選用的LCD液晶顯示單元具有豐富的接口，可接收DVI，VGA, HDMI, YPbPr等各種信號。支持多種控制方式。
訂貨型號
DS-D2046NL-B
功能特性
l 直下式LED背光源，顯示單元亮度更加均勻，無邊界暗影現象；
l 物理分辨率高達1920*1080；
l 極高的顯示分辨率，畫面細膩，色彩豐富；
l 高清晰度、高亮度、高色域；
l 視角可達178°，趨近于水平；
l 顯示面積大、體積小、重量輕；
l 更長的顯示壽命；
l 多種選擇拼接方式，能適應各種使用場所；
l 超薄窄邊設計；
l 穩定運行壽命超長，維護成本低，可24小時持續工作；
l 掛架、支架、機柜等多種安裝方式供用戶選擇；
l 金屬外殼，防輻射、防磁場、防強電場干擾；
l 工作濕度：10%~90%，在惡劣環境下仍能正常使用。
物理接口
DS-D2046NL-B標配接口圖
端口說明
定義 | 備注 |
POWER LED | 電源指示燈，紅色待機，綠色工作，橙色冷卻風扇工作 |
HDMI | HDMI輸入 |
DVI-IN | 此接口為 DVI-I 輸入接口，只有數字信號 |
DVI-OUT | 此接口為 DVI-I 輸出接口，只有數字信號，可選擇將HDMI或DVI輸入信號環接輸出 |
VGA-IN | VGA模擬信號輸入 |
VGA-OUT | VGA模擬信號環通輸出 |
Y,Pb,Pr | YPbPr信號輸入,BNC接口 |
VIDEO-IN | AV 信號輸入，BNC 接口 |
VIDEO-OUT | AV 信號環通輸出，BNC 接口 |
USB | USB 口，用于軟件升級 |
RS232 IN | 串口輸入 |
RS232 OUT | 串口環通輸出 |
IR JACK | 外接遙控器，3.5mm 立體聲音頻座 |
ID SW | ID 地址編碼器。前四位為垂直坐標 BCD 碼，后四位為水平坐標 BCD 碼 |
