DS-B20 視頻綜合平臺
產品簡介
視頻綜合平臺B20系列是參考ATCA(Advanced Telecommunications Computing Architecture 高級電信計算架構)標準設計，支持模擬及數字視頻的矩陣切換、視音頻編解碼、集中存儲管理、網絡實時預覽等功能，是一款集圖像處理、網絡功能、日志管理、設備維護于一體的電信級綜合處理平臺。使用綜合平臺不僅可以使整個監控系統更加簡潔，也讓安裝調試，維護變得容易，并且具有良好的兼容性以及擴展性，可廣泛應用于各種視頻監控系統項目。
訂貨型號
機箱系統（標配） | ||
名稱 | 型號 | 說明 |
主機箱系統 | DS-B20-S14-A | 包括18U機箱、2個電源適配器、1塊主控板 |
主機箱系統 | DS-B20-S14-DA | 包括18U機箱、2個電源適配器、2塊主控板 |
主機箱系統 | DS-B20-S10-A | 包括14U機箱、2個電源適配器、1塊主控板 |
主機箱系統 | DS-B20-S10-DA | 包括14U機箱、2個電源適配器、2塊主控板 |
主機箱系統 | DS-B20-S07-A | 包括11U機箱、2個電源適配器、1塊主控板 |
主機箱系統 | DS-B20-S05-A | 包括8U機箱、2個電源適配器、1塊主控板 |
主機箱系統 | DS-B20-S03-A | 包括7U機箱、2個電源適配器、1塊主控板 |
視音頻編碼子系統（選配） | ||
名稱 | 型號 | 說明 |
SDI編碼板 （HD-SDI） | DS-6416HFH-B20S | 16個SDI輸入接口 16個SDI環通輸出 支持16路RS485云臺控制 |
DS-6416HFH-B20SA | 16個SDI輸入接口 16個BNC音頻輸入 支持16路RS485云臺控制 | |
SDI編碼板 （3G-SDI） | DS-6408HFH-B20ES | 8個SDI輸入接口 8個SDI環通輸出 支持8路RS485云臺控制 |
DS-6408HFH-B20ESA | 8個SDI輸入接口 8個BNC音頻輸入 支持8路RS485云臺控制 | |
光纖編碼板 | DS-6416HFH-B20RA DS-6416HFH-B20RB DS-6416HFH-B20RM | 16個SFP光傳輸接口； 連接數字攝像機，完成高清編碼； “A”：0-20公里光纖傳輸距離 “B”：0-40公里光纖傳輸距離 “M”：0-10公里光纖傳輸距離 |
VGA編碼板 | DS-6408HFH-B20V | 8個VGA輸入接口； 接入VGA模擬信號，完成模擬信號數字化和高清編碼壓縮。 8路音頻輸入編碼 |
DS-6404HFH-B20V | 4個VGA輸入接口； 接入VGA模擬信號，完成模擬信號數字化和高清編碼壓縮。 4路音頻輸入編碼 | |
DVI編碼板 | DS-6408HFH-B20D | 8個DVI輸入接口； 接入DVI數字信號， 完成高清編碼壓縮。 |
DS-6404HFH-B20D | 4個DVI輸入接口； 接入DVI數字信號， 完成高清編碼壓縮。 | |
HDMI編碼板 | DS-6408HFH-B20H | 8個HDMI輸入接口； 接入HDMI數字信號，完成高清編碼壓縮。 |
BNC編碼板 | DS-6432HF-B20B | 32個BNC輸入口； 接入BNC模擬信號，完成模擬信號數字化和編碼壓縮。 支持32路RS485云臺控制 |
模擬高清編碼板 | DS-6432HW-B20B | 32個BNC輸入口； 接入模擬高清信號（WD1），完成模擬信號數字化和編碼壓縮。 支持32路RS485云臺控制。 |
YPbPr編碼板 | DS-6408HFH-B20Y | 8組YPbPr輸入接口； 接入YPbPr模擬信號，完成模擬信號數字化和編碼壓縮 |
TVI編碼板 | DS-6416HFH-B20T | 16個TVI輸入口； 接入TVI模擬信號，完成模擬信號數字化和編碼壓縮。 支持16路音頻輸入和16路RS485云臺控制。 |
VD編碼板 | DS-6408HFH-B20VD | 4個VGA輸入接口；接入VGA模擬信號 4個DVI輸入接口；接入DVI數字信號 完成高清編碼壓縮 |
視音頻解碼子系統（選配） | ||
名稱 | 型號 | 說明 |
HDMI解碼板 | DS-6532HD-B20H | 8個HDMI視頻輸出接口； 實現視音頻矩陣輸出功能 支持大屏拼接漫游 |
DS-6516HD-B20H | 4個HDMI視頻輸出接口； 實現視音頻矩陣輸出功能 支持大屏拼接漫游 | |
DVI解碼板 | DS-6532HD-B20D | 8個DVI視頻輸出接口； 實現視音頻矩陣輸出功能 支持大屏拼接漫游 |
DS-6516HD-B20D | 4個DVI視頻輸出接口； 實現視音頻矩陣輸出功能 支持大屏拼接漫游 | |
VGA解碼板 | DS-6532HD-B20V | 8個VGA視頻輸出口； 實現視音頻矩陣輸出功能 支持大屏拼接漫游 |
DS-6516HD-B20V | 4個VGA視頻輸出口； 實現視音頻矩陣輸出功能 支持大屏拼接漫游 | |
BNC解碼板 | DS-6532HD-B20B | 32個BNC視頻輸出口； 實現視頻矩陣功能 不支持大屏拼接漫游 |
SDI解碼板 | DS-6532HD-B20S | 8個SDI視頻輸出接口； 實現視音頻矩陣輸出功能 支持大屏拼接漫游 |
H265解碼板 | DS-6916UD-B20H | 8個HDMI輸出接口； |
其他業務子系統（選配） | ||
名稱 | 型號 | 說明 |
服務器板 | DS-iVMSE-B20HW | 增強型刀片式服務器 |
暢顯板 | DS-6532HD-B20F | 8路1080P視頻信號暢顯 |
多相機拼接板 | DS-6441VS-B20 | 支持2至4個相機畫面拼接 |
萬能解碼板 | DS-6532D-B20 | 支持第三方設備碼流解碼 |
| 超高清接入板 | DS-6404HFU-B20DD | 4路DVI雙鏈路輸入,支持4K信號接入 |
| 光纖級聯板 | DS-N128T/R-B20FM DS-N128T/R-B20FA | “M”：0-10公里光纖傳輸距離 “A”：0-20公里光纖傳輸距離 單板支持128路D1（或者24路1080P）單向傳輸 |
| 網絡光纖交換板 | DS-6E2318-B20 | 支持2個千兆電口，16個千兆光口，光口支持環網 |
| 超高分業務服務板 | DS-iVMSE-B20UH | 支持2路4K信號輸出 |
| 存儲服務板 | DS-A820-B20 | 支持2個MINI SAS存儲擴展接口,單板最大192T |
功能特性
硬件結構
l 18U、14U、11U、8U、7U標準機箱，滿足各種規模的監控需求
l 標準機架式設計，運營級ATCA機箱系統
l 插拔式模塊化設計，可根據需求靈活擴展
l 業務模塊支持熱插拔、雙電源冗余、雙主控熱備、智能風扇自動調溫，確保系統穩定可靠
l 雙高速無阻塞背板設計，滿足大容量視頻數據高速交換的需求
矩陣切換控制
l 支持網絡、數字視頻信號的接入和切換輸出
l 支持原始視頻數據無壓縮直接交換輸出
l 模塊化輸入、輸出板設計，可根據需求組合為各種規格的數字視頻交換矩陣
l 支持光纖級聯和光纖集群
l 支持網絡的和模擬的矩陣接入互聯，通過網絡或者通訊串口來實現相互之間的通訊和控制
l 支持環網,提高系統網絡穩定性
視頻編碼輸入
l 采用H.264視頻壓縮標準
l 支持HD-SDI、3G-SDI、光纖、BNC、VGA、DVI、HDMI、YPbPr、TVI模擬高線的視頻信號接入編碼
l 支持復合流和視頻流編碼，復合流編碼時音頻和視頻同步
l 支持雙碼流技術
l 單臺B20最大支持224路高清視頻編碼能力或448路標清視頻編碼能力
l 支持定時錄像、移動偵測錄像
l 超高清輸入板單口支持4K超高清信號接入，最大支持12*4K超高清信號接入
l 支持NVR等方式進行編碼存儲
視頻解碼輸出
l 支持DVI、HDMI、HD-SDI、3G-SDI、VGA、BNC輸出顯示
l 支持1/4/6/8/9/16畫面分割顯示(BNC只支持1/4畫面分割)
l 支持小畫面自動取子碼流
l 支持自定義輸出口分辨率
l 支持多電視墻切換
l 支持快速場景切換及場景平滑切換
l 支持1200W（15fps）高清視頻解碼
l 896路200W高清視頻解碼能力（滿配）
l 支持4K輸出顯示
l 支持視音頻同步解碼
l 支持H.265、H.264、MPEG4、MPEG2等主流的編碼格式
l 支持PS、TS、ES、RTP、HIK等主流封裝格式
l 支持ONVIF協議接入設備解碼
l 支持將H.264碼流視頻解碼輸出倍幀
l 支持第三方攝像機解碼上墻
l 69系列解碼板支持解碼H.265編碼格式
l 萬能解碼板支持解碼SVAC編碼格式
大屏拼接
l 單臺B20支持112個顯示屏的任意大屏拼接
l 級聯時支持256個顯示屏的任意大屏拼接
l 單屏支持16個窗口
l 支持虛擬LED
l 支持超顯功能
l 支持電子放大
l 支持開窗和漫游功能，最多支持512個窗口
l 支持多電視墻，最大支持16個電視墻
l 窗口支持1/4/6/8/9/16畫面分割
l 最大支持128個預設場景，用戶可以自定義每個場景電視墻布局
l 支持場景預案
l 最大支持7680*4320分辨率高清底圖顯示
運維管理
l 支持雙主控熱備
l 支持WEB方式訪問和操作
l 支持Android和IOS客戶端訪問和操作
l 支持1100K、1600K、1200K鍵盤添加、配置和操作
l 支持GB協議接入平臺實現管理和操作。
l 內置千兆交換機，具備6個千兆網口，支持光電自適應，支持鏈路聚合，支持NAT功能
l 支持網絡交換板，可作為交換機使用
l 支持遠程控制網絡、數字視頻的切換上墻
l 支持遠程獲取和配置參數，支持遠程導出和導入參數
l 支持遠程獲取系統運行狀態、系統日志
l 支持遠程重啟、恢復默認設置、升級等日常維護
物理接口
B20視頻綜合平臺前視圖：

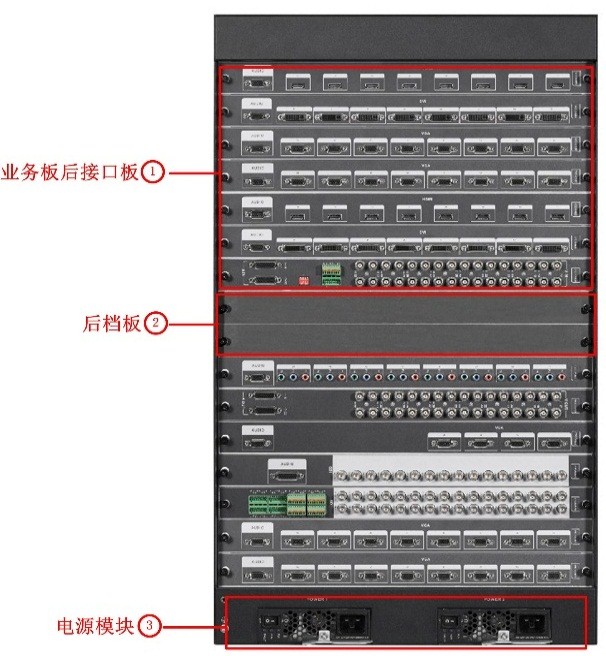

B20視頻綜合平臺后視圖：
注：14U、11U、8U、7U機箱結構相似，只是主控板位置和槽位數量不同。不同的主板搭配方式，物理接口會有相應變化。本圖為其中一種搭配方式。
